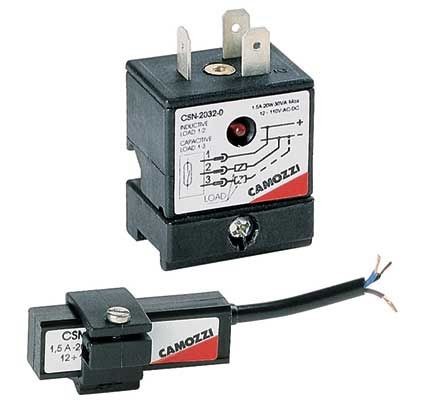

Магнитный датчик серия CSN 2032-0 Camozzi

 Магнитные датчики положениямодели CSN 2032-0 состоят из геркона, дополненного схемой электронной защиты, светодиодной индикацией красного цвета и изолированным герметичным корпусом.

Модель CSN 2032-0 оборудована специальной системой, позволяющей устанавливать датчик непосредственно на шпильку цилиндра. С помощью двух винтов фиксируется продольное положение датчика на цилиндре, с помощью третьего - угловое положение.

Три контакта, обозначенные цифрами 1, 2 и 3 позволяют подключить датчик определенным образом, как показано на схеме 1
а) для резистивной или индуктивной нагрузки используются контакты 1 и 2;
б) для емкостной нагрузки используются контакты 1 и 3.

Датчик на базе геркона -такой же как и в модели CSN 2032-0. Герметичный корпус разработан таким образом, чтобы устанавливаться непосредственно на гильзе цилиндра с помощью хомута из нержавеющей немагнитной стали. Система имеет винт для регулировки окончательного положения. Провода заключены в трехжильную изолирующую герметичную оболочку, и окрашены в коричневый, голубой и черный цвета.
