Пневмораспределитель 5Р-4-331-3 (24В) не заказывать!

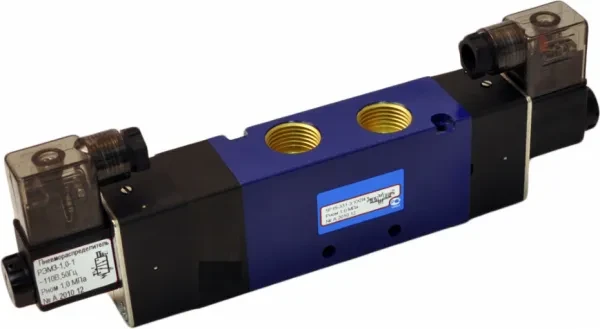

Пневмораспределитель 5Р-4-331-3 (24В) является пятилинейным трехпозиционным с электропневматическим управлением, пружинным возвратом в исходное положение ,предназначен для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до
35 мм2/с (сСт) при температуре 50°С.
В качестве управляющего и распределительного органа используется цилиндрический золотник с эластичными уплотнениями Золотник расположен в корпусе с каналами и резьбовыми отвертсиями для подсоединения внешних пневмолиний : 1 - питание, 2 и 4 - выходные, 3 и 5 атмосферные.
Клапан-пилот имеет устройство для ручного дублирования электрического сигнала.
Степень защиты, обеспечиваемая оболочкой катушки пилота - IP65 по ГОСТ 14254.
Функциональная схема исполнения пневмораспределителей - трехпозиционные пятилинейные:
в средней позиции золотника все линии перекрыты (схемное исполнение 331);
- в средней позиции золотника обе полости потребителя сообщены с атмосферой (схемное исполнение 332).
При подаче электрического сигнала золотник пневмораспределителя занимает одно из двух крайних положений.
После снятия электрического сигнала, пружина возвращает золотник в среднее исходное положение.
Три положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или соответствующим атмосферным каналом (3) или (5) согласно условному графическому обозначению распределителя. Распределители могут быть установлены в любом пространственном положении.При монтаже распределители крепятся двумя винтами через отверстия в корпусе.
Для снижения уровня шума при сбросе воздуха в атмосферу рекомендуется установить в каналы (3)и (5) пневмоглушители типа 2113.
Имеет следующие характеристики :
- условный проход 4 мм
- присоединение пневмолиний -трубное, с дюймовой резьбой в корпусе пневмораспределителя
- присоединительная резьба G 1/8
- рабочее давление 09 Мпа
- минимальное давление 0,15 Мпа
- максимальное число срабатываний в минуту - 300
