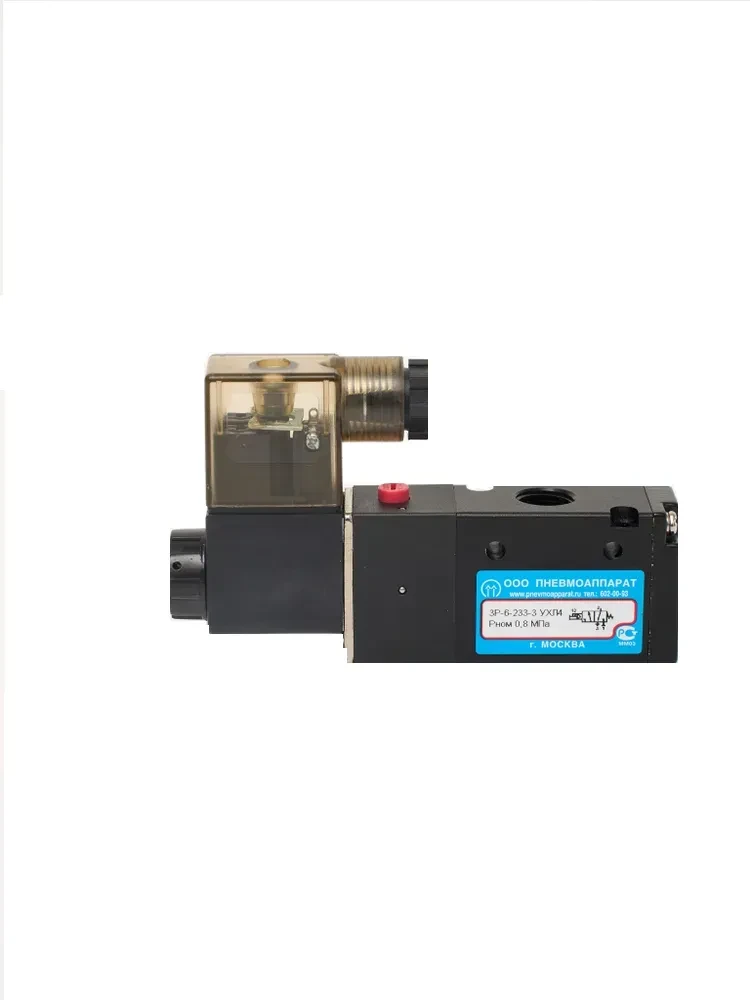

Пневмораспределитель 3Р-6-233-3 (24В)

Пневмораспределитель 3Р-6-233-3 (24В)  является двухпозиционным с односторонним электропневматическим управлением, пружинным или пневматическим возвратом в исходное положение предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до
35 мм2/с (сСт) при температуре 50°С.
В качестве управляющего распределителя используется один трехлинейный пневмораспределитель с электромагнитным управлением (клапан
пилот), который присоединяется к сети через электроконтактный разъем.
Клапан-пилот имеет устройство для ручного дублирования электрического сигнала.
Степень защиты, обеспечиваемая оболочкой катушки пилота - IP65 по ГОСТ 14254.
Цилиндрический золотник размещен в корпусе, который имеет каналы с резьбовыми отверстиями для подсоединения внешних пневмолиний.
При подаче электрического сигнала срабатывает клапан-пилот. Золотник основного пневмораспределителя перемещается в крайнее положение.
Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в  соответствующий канал пневмоглушитель типа2113

Имеет следующие характеристики :

 - условный проход 6 мм

 - вид управления - электропневматическое с ручным дублированием

 - способ управления - одностороннее с пружинным возвратом

 - присоединение пневмолиний -трубное, с дюймовой резьбой в корпусе пневмораспределителя

 - присоединительная резьба G 1/4

 - рабочее давление 09 Мпа

 - минимальное давление 0,15 Мпа

 - максимальное число срабатываний в минуту - 300
